以下是关于泽普SCB14泽普干式变压器的详细参数及参数表：
| 参数类别 | 参数说明 |
|---|---|
| 型号定义 | SCB14-□/□ - S：三相变压器 - C：树脂浇注绝缘 - B：低压箔绕线圈 - 14：性能水平代号（对应空载损耗比SCB10降低约30%） |
| 额定容量（kVA） | 常用规格：30、50、63、80、100、125、160、200、250、315、400、500、630、800、1000、1250、1600、2000、2500 |
| 电压等级（kV） | - 高压侧：6、10、35 - 低压侧：0.4 - 分接范围：±2×2.5%（带载调压） |
| 连接组别 | Dyn11（常用），Yyn0（可选） |
| 参数类别 | 参数说明 |
|---|---|
| 空载损耗（W） | 比SCB10降低约30%，例如： - 100kVA：SCB10为380W，SCB14为260W - 1000kVA：SCB10为2200W，SCB14为1540W |
| 负载损耗（W） | 符合GB/T 1094.11标准，例如： - 100kVA@50℃：1650W - 1000kVA@50℃：10300W |
| 空载电流（%） | ≤1.2%（100kVA及以下），≤1.0%（160kVA及以上） |
| 阻抗电压（%） | 4.0%（常用），可定制4.5%、6.0% |
| 冷却方式 | AN/AF（自然空气冷却/强迫空气冷却） |
| 参数类别 | 参数说明 |
|---|---|
| 绝缘等级 | F级（默认），可选H级 - F级：更高工作温度155℃ - H级：更高工作温度180℃ |
| 工频耐压（1min） | - 高压绕组：35kV - 低压绕组：5kV |
| 雷电冲击耐压 | - 高压绕组：75kV（全波） - 低压绕组：20kV（全波） |
| 参数类别 | 参数说明 |
|---|---|
| 绕组温升（K） | ≤100（F级绝缘，电阻法测量） |
| 铁芯温升（K） | ≤80（电阻法测量） |
| 参数类别 | 参数说明 |
|---|---|
| 防护等级 | IP20（默认），可定制IP23、IP31 |
| 噪声水平（dB） | ≤55（1米处，空载） |
| 外形尺寸（mm） | 示例（1000kVA）： - 长×宽×高：1650×1050×1500 - 重量：约2800kg |
| 执行标准 | GB/T 1094.11-2007、GB/T 6450-2019、IEC 60076-11 |
适用环境：室内，海拔≤1000m，环境温度-5℃~+40℃（特殊环境可定制）
典型用途：商业建筑、数据中心、医院、工业厂房等对能效和可靠性要求高的场所。
容量选择：根据负载功率因数（通常0.8~0.9）计算所需容量，例如：
负载有功功率800kW，功率因数0.85，则变压器容量≥800/0.85≈941kVA，选择1000kVA型号。
能效优化：SCB14比SCB10空载损耗低30%，负载损耗低15%，全生命周期成本更低。
定制选项：
特殊电压组合（如6.3kV/0.48kV）
智能温控系统（带RS485通信接口）
抗震设计（满足GB 50260《电力设施抗震设计规范》）
总结：泽普泽普SCB14干式变压器以高效节能、低损耗、低噪声为特点，符合一级能效标准。用户可根据负载需求、安装环境及能效要求选择合适规格，并通过定制选项满足特殊应用场景需求。
泽普S13-1000KVA油浸式变压器 2025-03-03
泽普10KV户外箱式变压器 2019-05-30
泽普800KVA箱式变压器 2019-05-30
泽普100KVA干式变压器 2025-03-03
泽普SCB18干式变压器 2025-09-05

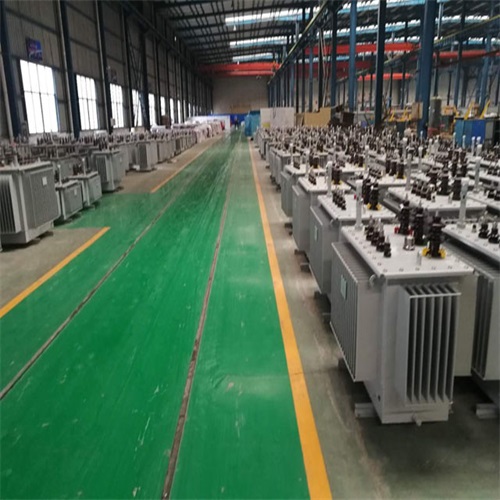

泽普500KVA三相油浸式电力变压器 2025-03-03
